石油測井儀器行業用TC4鈦棒的優點及技術要求
發布時間 ：2020-02-29 06:59:20
瀏覽次數 ：
石油鉆采工具選用優質鈦及鈦合金材料
，西工鈦合金具有多年的鈦材加工經驗
，對鈦及鈦合金有深入的研究。鈦合金測井儀器材質TC4，TC11
，TC6等
，可加工
鈦合金無磁鉆鋌
、無磁鉆挺
、鈦合金無磁鉆桿，鈦合金鉆桿等
。隨著現代石油工業的發展
，油井鉆井對鉆井技術提出了越來越高的要求，特別是一些特殊工藝井的鉆井
，一些常規的鉆井工具
、設備已無法滿足鉆井的要求。國內外為滿足特殊工藝井的鉆井要求
，開發了一系列的鉆井工具
、設備，其中鈦合金鉆桿就是近年來發展起來的一個新品種
。鈦合金鉆桿與常規的鋼鉆桿相比具有更大的柔性
，具有結構應力小、耐疲勞
、耐腐蝕
、質量輕的特點，在高曲率井眼的鉆井應用中具有良好的適應性
。詳細介紹了國外鈦合金鉆桿的研究
、設計、進展以及現場使用情況
。
近年來
，隨著酸性氣田的勘探開發及特殊鉆井工藝的應用，鉆具失效事故時有發生
，對鉆具的安全性能提出了新要求
。對國內外的抗硫鉆桿、鋁合金鉆桿
、鈦合金鉆桿等高性能鉆桿的性能和特點進行了綜合分析和評價
，為復雜環境和服役工況下的鉆具選用提供參考。針對這些高性能鉆桿的性價比
，提出了我國自主研發高性能鉆桿的建議
。
為滿足曲率半徑小于183m的老井側鉆作業的需要，研制了可靠性好
，使用壽命長的鈦合金鉆桿
。這種鉆桿的桿體選用Ti一6A1一4V合金制造，接頭用鋼材制造
，桿體與接頭采用快速熱配裝方法實施螺紋連接
。桿體表面采用噴丸硬化工藝處理，桿端實施加厚處理
。生產出的長914m的73mm 18節鈦合金鉆桿與925mmFR 26鉆桿接頭配接
，已用于美國科羅多拉州的一口曲率半徑為18m的油井的鉆井作業為了解決鋼鉆桿在短半徑水平井鉆井時出現早期疲勞、磨損和物理損傷而降低使用壽命及可靠性問題
， 美國Grant Prideco公司與RTI能源系統公司研制成鈦合金鉆桿.這種鉆桿具有很高的強度
、撓性和耐用性，而且質量輕
、耐腐蝕
。鉆重入短半徑水平井及短半徑分支側向井時，要求鉆桿在通過短半徑彎曲旋轉處時不致因高周期應力而早期失效
。鈦合金鉆桿能滿足這項要求
，它不會在鉆穿彎曲井段時產生高扭矩和阻力.鈦合金與鋼相比具有以下優點：
1、耐腐蝕疲勞
；
2
、比鋼更耐腐蝕和磨蝕；
3
、鈦的彈性模數為117x105MPa
， 而鋼則為207x105MPa， 鈦的剛性為鋼的57%
；
4
、 鈦的屈服強度為827MPa， 其強度質量比為鋼為滿足特殊工藝井的鉆井要求
，開發了新型鈦合金鉆桿和鋁合金鉆桿
。由于鉆桿在鉆進中易出現斷裂和刺穿等失效事故，為確保新型鉆桿在鉆進過程中的結構安全性
，對新型鈦合金和鋁合金鉆桿分別進行了有限元分析
。計算分析表明：鈦合金鉆桿的工作安全性較高，可用于深井
、大位移井
、水平井、大斜度井鉆井施工
；鋁合金鉆桿結構安全性較低
，可通過增加壁厚來提高其結構安全性
。更多還原近年來，隨著酸性氣田的勘探開發及特殊鉆井工藝的應用
，鉆具失效事故時有發生
，對鉆具的安全性能提出了新要求.對國內外的抗硫鉆桿、鋁合金鉆桿
、鈦合金鉆桿等高性能鉆桿的性能和特點進行了綜合分析和評價
，為復雜環境和服役工況下的鉆具選用提供參考。針對這些高性能鉆桿的性價比
，提出了我國自主研發高性能鉆桿的建議
。
在造斜井眼曲率半徑小于183m的老井側鉆作業中，需要使用可靠性好服役壽命長的鉆桿.常規用于短半徑鉆井作業的鋼
、鋁合金和復合材料鉆桿
，通常會由于疲勞傷害、磨損和物理傷害等而縮短壽害
；
5
、 鈦的屈服強度高達8232MPa，其強度-質量比是S一135鋼的154倍?div id="4qifd00" class="flower right">
，F(xiàn)場要求鉆桿應當能夠在1524m曲率半徑或更小曲率半徑的條件下安全進行鉆井作業
，并且具有超過50萬次造斜循環的服役壽命。鈦所具備的低彈性模量使其成為理想的鉆桿材料
。實驗室試驗已經證實
， 在循環彎曲應力為206270MPa的條件下，鈦的疲勞壽命值比鋼高10倍
。雖然鈦的價格明顯高于鋼
，但是長疲勞壽命和優良的工作特性，使其比鋼更加經濟實用
。

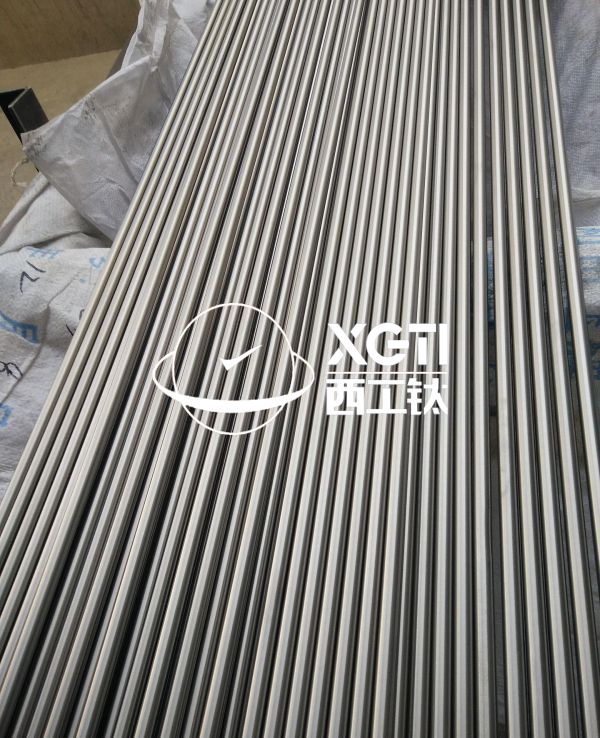

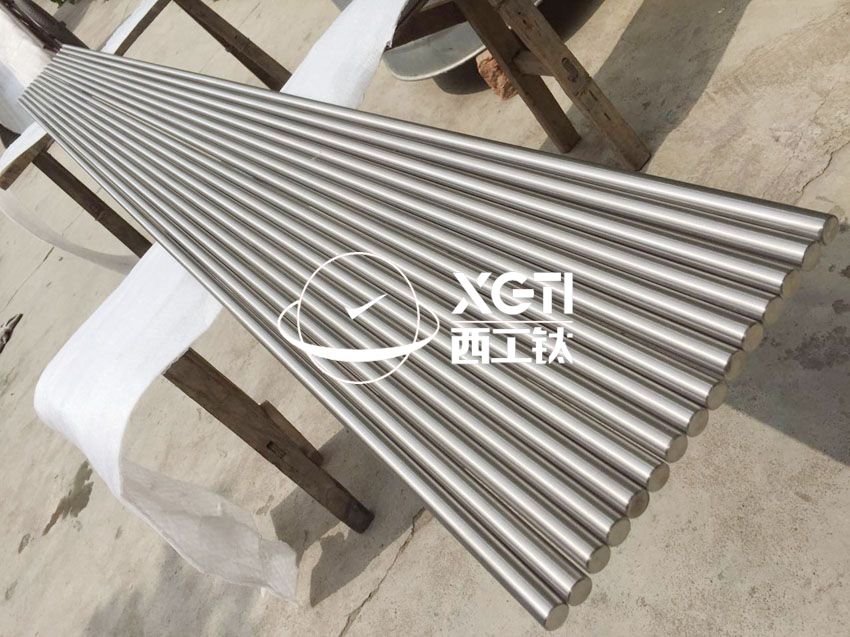

TC4鈦棒在石油測井儀器上主要用于探頭部位與連接軸
，大的主要用在石油管道，一般根據不同的生產需要基本上常用的規格分為外徑P97
、-P30
、的TC4棒材，長度有1米以下
、1米以上不同的長度
，然后從中間進行掏空，一般掏空后的壁厚為2-9毫米不等
，根據客戶具體的要求來定
，此材料要求同心度要好!強度要能夠保證，韌性要好
，一般強度保證在>970兆帕
，報價時直徑小的棒子在直徑上要加10毫米的余量上去
，因為棒子小的話不好直接做掏空加工的，所以加工時先要從外圍進行機加
，再從內進行掏空
，所以必須加余量上去。然后棒子掏空的費用最低要在2500元/米
，如果客戶再要求兩頭內螺紋的話這個費用基本上不怎么高，棒材的單價報高一點可以了!
