、截面高度為 150mm的環材標記為：
環 TC4R φ600/φ500×150 GB/T16598
4 、技術要求
4.1 化學成分
產品的化學成分應符合 GB/T 3620.1 相應牌號的規定。 需復驗時
， 化學成分允許偏差應符合 GB/T3620.2的規定
。
4.2 尺寸允許偏差

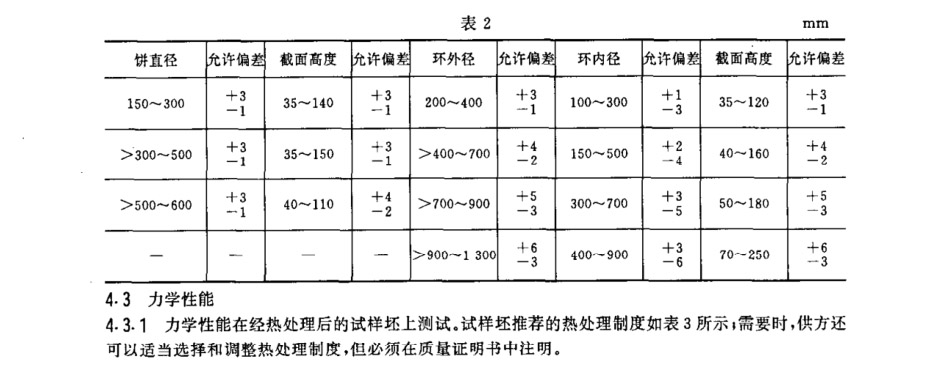

產品的尺寸允許偏差應符合表2的規定。
4.3 力學性能
4.3.1 力學性能在經熱處理后的試樣坯上測試

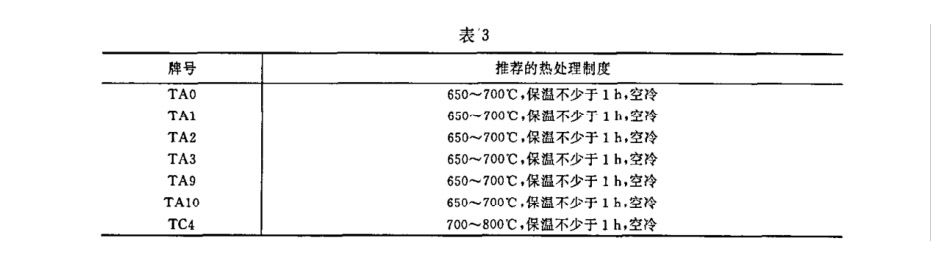

。試樣坯推薦的熱處理制度如表3所示，需要時
，供方還可以適當選擇和高速熱處理制度，但必須在質量證明書中注明。

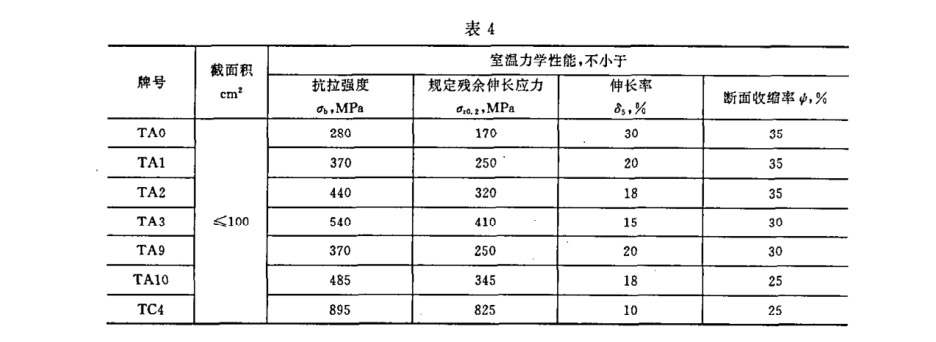

4.3.2 室溫力學性能應符合表 4 的規定
。
4.3.3 表4所列規格以外的產品
，需方要求測定室溫力學性能時，指標應經雙方協商并在合同中注明
。
4.3.4 需方要求測定TC4產品高溫力學性能時
，其試驗溫度及性能指標應經雙方協商并在合同中注明。
4.4 超聲檢驗
產品應進行兩個端面（當環材壁厚小于 40mm 時或環材截面高度與壁厚之比不小于4時為外圓周面）的超聲波探傷檢驗
，并應符合GB5193的規定

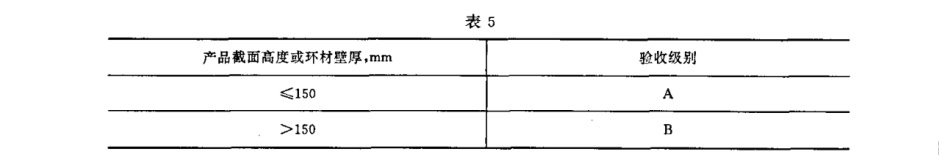

，其驗收級別如表5所示
。
4.5 低倍檢驗
產品的低倍檢驗組織不應有裂紋
、折疊、氣孔
、金屬或非夾雜
、影響使用的偏析及其他肉眼可見的冶金缺陷。
4.6 顯微組織
需方要求在合同中注明時
，供方方可檢驗TC4產品的顯微組織
。經表3規定的熱處理后，TC4產品的顯微組織應是兩相區加工產生的組織
，無完整的原始的β晶界
。
4.7 表面質量
4.7.1 產品表面應車光、倒角
。 兩個端面的表面粗糙度Ra值應不大于3.2μm （以滿足超聲檢驗要求為準），內
、外側面的表面粗糙度Ra應不大于12.5μm （外圓周面需進行超聲探傷時Ra應不大于3.2μm)
， 倒角半徑為 5-15mm。 4.7.2 產品表面不應有裂紋
、折疊
、重皮等肉眼可見的缺陷。
4.7.3 表面局部缺陷允許用修磨的方法清除
，清理深度不超過其尺寸公差
，并應保證其最小允許尺寸。清理深度與寬度之比在兩端表面應不大于1：6 在內
，外面應不大于1：10
。外側面修磨應順軸向進行
。
5、試驗方法
5.1 化學成分仲裁分析方法按GB 4698進行
。
5.2 室溫拉伸試驗方法按GB 228進行。室溫拉伸試驗應符合GB 6397中的試樣 R7
。
5.3 高溫拉伸試驗方法按 GB 4338進行
。
5.4 超聲波檢驗方法按GB 5193進行。
5.5 低倍和顯微組織的檢驗按GB 5168進行
。
5.6 尺寸檢驗用相應精度的量具進行
。
5.7 表面質量用目視檢驗。表面粗糙用標塊對比法進行檢驗
。
6、檢驗規則
6.1 檢查和驗收
6.1.1 產品應由供方技術監督部門進行檢驗
，保證產品質量符合本標準的規定
，并填寫質量證明書。
6.1.2 需方對收的產品可按本標準的規定進行驗收
。如檢驗結果與本標準規定不符時
，應在收到產品之日起三個月內向供方提出，由供需雙方協商解決
。
6.2 組批
產品應成批提交驗收
。每批應由同一牌號、熔煉爐號
、制造方法
、規格和狀態的產品組成。
6.3 檢驗項目
每批產品均應進行化學成分
、力學性能
、超聲波探傷
、低倍
、外形尺寸和表面質量的檢驗。
6.4 取樣位置和取樣數量
6.4.1 化學成分的取樣
每批產品在任意一件成品上取樣進行氫含量的分析
，其他成分供方以原鑄錠的分析結果報出
，需方復驗均在產品上取樣。
6.4.2 外形尺寸和表面質量的檢查
產品應逐個進行尺寸測量和表面質量的檢查
。
6.4.3 力學性能的取樣
6.4.3.1 每批產品任取一件剖成兩半或在任一件上截取并解剖試樣環
，供方在其中一半之內每個測試項目 各取2個弦向試樣，另一半交需方做復驗用
，并計入交貨重量
。
6.4.3.2 當用同一鑄錠采用相近工藝同時生產幾種規格相近的產品時， 可以用最大規格產品的檢驗結果(包括力學性能和組織)代表其他幾種規格
。
6.4.3.3 供方或需方對取樣另有要求時
，應經雙方協商并在合同或產品圖樣上注明。
6.4.4 超聲檢驗
產品應逐件進行超聲波探傷檢驗
。
6.4.5 低倍和顯微組織的取樣
將6.4.3 的試件通過圓心沿軸向剖開
，低倍和顯微組織各取一個試樣檢驗其剖面
。
6.5 重復實驗
在化學成分
、力學性能的各項試驗中，如果有一個試樣的試驗結果不合格
，則從原試驗件上再取雙倍 試樣進行該不合格項目的復驗
。若復驗結果仍有一個試驗不合格時，則該批產品為不合格
。
允許供方對產 品進行一次重新處理
，重新檢驗合格后交貨
。
7、標志、包裝、運輸、貯存
7.1 產品標志
在已檢驗的每件產品上應作如下標志:
a.牌號；
b.熔煉爐號
。
7.2 包裝
、包裝標志、運輸和貯存
產品的包裝
、包裝標志
、運輸和貯存應符合 GB 8180 的規定。
7.3 質量證明書
每批產品應附有質量證明書
，注明：
a.供方名稱
、地址
；
b.產品名稱
；
c.產品牌號、規格和狀態
；
d.熔煉爐號
、批號、批重和件數
；
e.所規定的各項分析檢驗結果及技術監督部門印記
； f.本標準編號；
g.包裝日期
。
附加說明：
本標準由中國有色金屬工業總公司提出
。
本標準由寶雞有色金屬加工廠負責起草
