中華人民共合國國家標準
GB/T3624—1995
鈦及鈦合金管 代替GB 3624—83
Titanium and titanium alloy tubes GB4367—84
1、主題內容與適用范圍
本標準規定了鈦及鈦合金管的分類
、技術要求
、試驗方法
、檢驗規則及標志
、包裝
、運輸
、貯存。
本標準適用于冷軋（冷拔）方法生產的鈦及鈦合金無縫管和焊接法及焊接—軋制法生產的鈦及鈦合金焊接管
。
本標準適用于一般工業用途的鈦及鈦合金管
，本標準不適用于熱交換器器、冷凝器及各種壓力容器所使用的鈦及鈦合金管
。
2、引用標準
GB228 金屬拉伸試驗方法
GB241 金屬管液壓試驗方法
GB246 金屬管壓扁試驗方法
GB4698 鈦及鈦合金化學分析方法
GB6397 金屬拉伸試驗試樣
GB8180 鈦及鈦合金加工產品的包裝
、標志
、運輸和貯存
GB/T 3620
。1 鈦及鈦合金牌號和化學成分
GB/T 3620。2 鈦及鈦合金加工產品化學成分允許偏差
3、產品分類
3.1 牌號
、狀態、規格

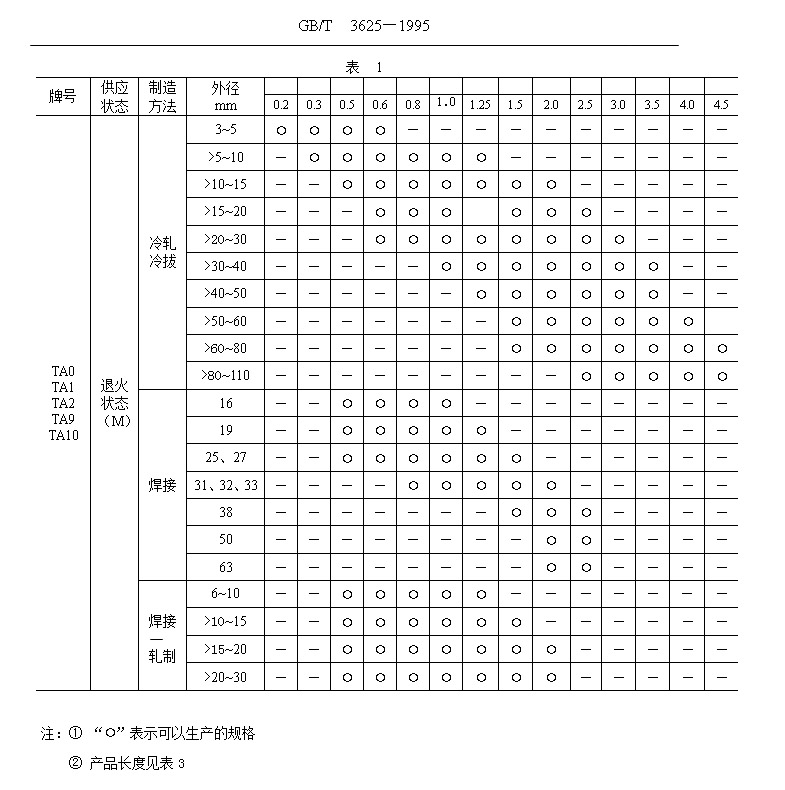

產品牌號
、制造方法
、供應狀態和規格應符合表1的規定。
3.2 標記示例
3.2.1 用TA0制造的
、退火狀態的
、外徑為30mm、壁厚為1.5mm
、長度為3500mm的無縫管標記為：
無縫管TA1Mф30×1.5×3500 GB/T3624—1995
3.2.2 用TA1制造的
、退火狀態的、外徑為25mm
、壁厚為1.0mm
、長度為8000mm的焊接管標記為：
焊管TA1Mф25×1.0×8000 GB/T3624—1995
3.2.3 用TA2制造的、退火狀態的
、外徑為20mm
、壁厚為1.25mm、長度為5000mm的焊接—軋制管標記為：
焊—軋管TA1Mф20×1.25×5000 GB/T3624—1995
4、技術要求
4.1 化學成分
鈦及鈦合金管材的化學成分應符合GB/T3620.1的規定
。需方復驗時，化學成分允許偏差應符合GB/T3620.2的規定
。
4.2 尺寸及尺寸允許偏差

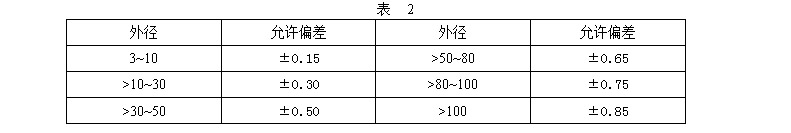

4.2.1 管材外徑的允許偏差應符合表2的規定
。
4.2.2 管材壁厚的允許偏差應不超過其名義壁厚的±12.5%。管材壁厚的允許偏差不適用于焊接管的焊縫處
。

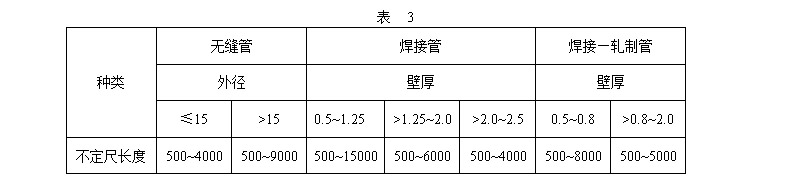

4.2.3 管材的長度應符合表3的規定
4.2.4 管材的定尺或倍尺長度應在其不定尺長度范圍內
。定尺長度的允許偏差為+ 10mm，倍尺長 度還應計入管材切斷時的切口量
，每個切口量為5mm
。

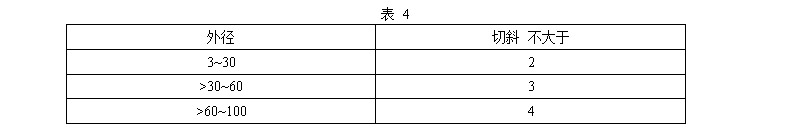

4.2.5 管材端部應切平整，在長度偏差允許的條件下
，切斜應符合表4的規定
。

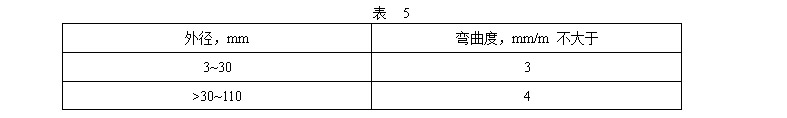

4.2.6 管材的彎曲度應符合表5的規定。
4.2.7 管材的不圓度及壁厚不均不應超出外徑和壁厚的允許偏差
。
4.3 力學性能

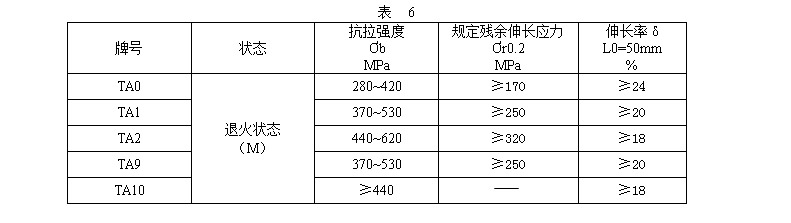

管材的室溫力學性能應符合表6的規定
，規定殘余伸長應力?r0.2在需方要求并在合同中注明時方予以測試。
4.4 工藝性能
4.4.1 壓扁試驗
4.4.1.1 需方要求并在合同中注明時
，可進行壓扁試驗
。試樣壓扁后應完好

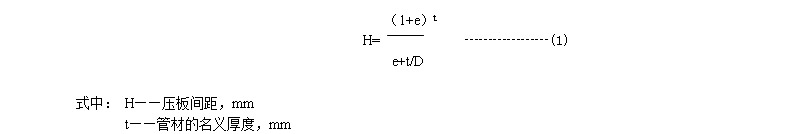

。壓扁間距H值按式（1）計算。
式中：
H——壓板間距
，mm
t——管材的名義厚度
，mm
D——管材名義外徑，mm
e——常數
，其值對TA0
、TA1取0.07;TA2、TA9取0.06;對于TA10當外徑不大于25mm時
取0.04
；當外徑大于25mm時
，取0.06.

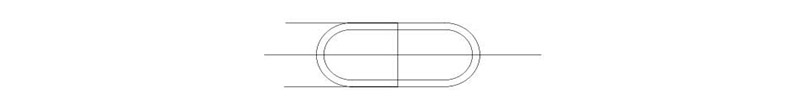

4.4.1.2 焊接管壓扁方向及焊縫位置如圖所示。
4.4.2 水(氣)壓試驗
4.4.2.1 需方要求并在合同中注明時
，管材可進行水壓或氣壓試驗
，選擇的試驗方式和選擇的水壓試驗壓力應在合同中注明。合同中未注明時
，供方可不進行試驗
，但必須保證其符合4.4.2.2中最低水壓或氣壓試驗要求。

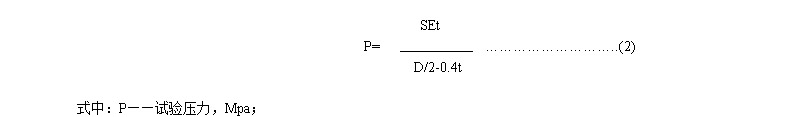

4.4.2.2 水壓試驗的壓力P值按式（2）計算
；或由供需雙方協商
，選用5Mpa、1.5倍工作壓力或其他壓力
式中：
P——試驗壓力
，Mpa
；
t——管材名義厚度，mm
S——允許應力
，對TA0
、TA1、TA2
、TA9其值取該牌號最小規定殘余伸長應力的50%
，對TA10其值最小抗拉強度40%，MPa
D——管材的名義外
E——常數
，焊接管和焊接軋制取0
。85，無縫管取1
。0
。
試驗時，壓力保持5s
，管材不應發生畸變或泄露
。對外徑不大于76mm的管材，其水壓試驗的最大壓力應不大于17.2Mpa
；對外徑大于76mm的管材
，其水壓試驗的最大壓力應不大于19.3MPa
4.4.2.3 管材內部氣壓試驗的壓力為0.7Mpa
，試驗時壓力保持5s管材不應泄露。
4.5 表面質量
4.5.1 管材的內外表面應清潔
，不應有裂紋，折迭
、起皮
、針孔等肉眼可見的缺陷。
4.5.2 管材表面的局部缺陷可予以清除
，但清除后不得使外徑和壁厚超出允許的負偏差
。
4.5.3 管材表面允許有局部不超出外徑和壁厚允許偏差的劃傷、凹坑
、凸點和矯直痕跡
，管材經酸洗后的不同顏色不作為報廢的依據。
5、試驗方法
5.1 化學成分仲裁分析方法
管材的化學成分仲裁分析按GB4698進行
5.2 力學性能檢驗方法
管材的室溫拉伸試驗按GB228進行
。
外徑不大于35mm的管材選取GB6397中的S8試樣，外徑大于35mm的管材選取S4試樣
。
5.3 工藝性能檢驗方法
5.3.1 壓扁試驗按GB246進行
。
5.3.2 水壓試驗按GB241進行。
5.3.3 氣壓試驗可按供需雙方協商的方法進行
。
5.4 尺寸測量方法
尺寸檢測用相應精度的量具進行
。
5.5 表面質量檢驗
表面質量用目視檢驗。
6、檢驗規則
6.1 檢查和驗收
6.1.1 管材應由供方技術監督部門進行檢驗
，保證產品質量符合本標準的規定，并填寫質量證明書
。
6.1.2 需方對收到的產品
，可按本標準的規定進行驗收。如檢驗結果與本標準規定不符時
，應在收到產品之日起三個月內向供方提出
，由供需雙方協商解決。
6.2 組批
管材應成批提交驗收
。每批應由同一牌號
、熔煉爐號、規格
、制造方法
、狀態和同一處理爐批的產品組成。
6.3 檢驗項目
每批管材應進行化學成分
、尺寸偏差
、力學性能和表面質量的檢驗
。合同中注明的檢驗項目也應進行檢驗。
6.4 取樣位置和取樣數量
6.4.1 化學成分由供方在鑄錠上取樣分析
，需方可在管材上任意取樣分析
。
6.4.2 室溫力學性能檢驗，每批任取兩根管材
，每根各取一個試樣
。
6.4.3 壓扁試驗，每批任取兩根管材
，每根各取一個試樣
。
6.4.4 水（氣）壓試驗應逐根進行。
6.4.5 管材應逐根進行表面質量和外形尺寸的檢驗
。對內徑不大于20mm的管材
，允許采用每批管材任取5根，每根各取150mm管段
，沿縱向切成兩面三刀半
，測量壁厚作內表面的檢驗，代替逐根檢驗
。
6.5 重復試驗
在室溫力學性能
、壓扁試驗和6.4.5的剖管檢驗中，如果有一個試驗的檢驗結果不合格
，則從該批取雙倍試樣進行該不合格項的復驗
。若復驗結果仍有一個試樣不合格時，則整批報廢或逐根對不合格項目進行檢驗
，合格者重新組批
。
7、標志、包裝
、運輸、貯存
7.1 產品標志
在檢驗的管材（或包裝箱）上應作如下標志：
a. 產品牌號
；
b．供應狀態
；
c．批號；
d．標準編號
。
7.2 包裝
、包裝標志、運輸和貯存
產品的包裝
、包裝標志
、運輸和貯存應符合GB8180的規定
7.3 質量證明書
每批管材應附有質量證明書，注明：
a. 供方名稱
b．產品名稱
c．產品牌號、規格
、制造方法和狀態
；
d．熔煉爐號、批號
、批重和件數
e．所規定的各項分析檢驗結果及技術監督部門印記
；
f．本標準編號
g．包裝日期
附加說明：
本標準由中國有色金屬工業總公司提出
本標準由寶雞有色金屬加工廠負責起草。
本標準主要起草人：張延生
、馮墳珩
-
