、鈦及鈦合金化學分析方法
3、要求
3.1 冶煉方法
3.1.1 用于制造超塑成形用TC4板材的鑄錠應采用真空自耗電弧爐熔煉，熔煉次數應不少于兩次
。最后一次熔煉穩定階段的壓力應不大于5Pa。
3.1.2 自耗電極不允許使用鎢板氬弧焊焊接
。
3.2 化學成分
3.2.1 板材的氫含量應不大于0.0125%
，氧含量應不大于0.18%(當氧含量大于0.18%但不大于0.20%時，雙方協商解決)
，其它化學成分應符合GB/T 3620.1中TC4牌號的規定。
3.2.2 訂購方從板材上取樣進行化學成分復驗分析時
，其成分允許偏差應符合GB/T 3620.2的規定
。
3.3 力學性能

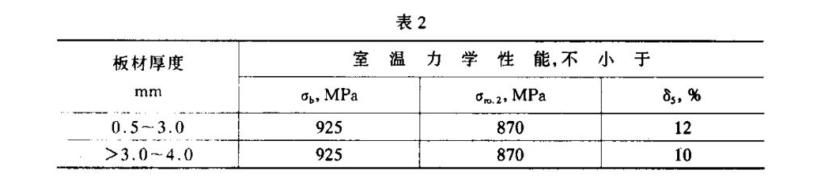

3.3.1 板材的室溫力學性能應符合表2的規定。訂貨合同不注明時只測試橫向性能
。

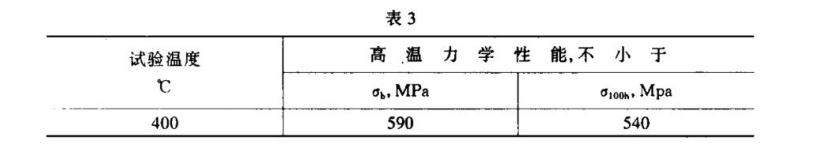

3.3.2 訂購方要求并在合同中注明時，板材的高溫力學性能應符合表3的規定
。

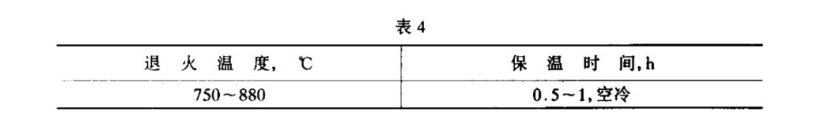

3.3.3 板材推薦的熱處理制度見表4
。
3.4 工藝性能
3.4.1 彎曲性能
板材的室溫彎曲性能應符合表5的規定
。彎曲后
，試樣彎曲外表面應符合GB 232中8.2條的規定
。
3.4.2 應變速率敏感性指數
必要時，應測試應變速率敏感性指數m值
。
3.5 β轉變溫度
承制方應按熔煉爐號提供板材的β轉變溫度。
3.6尺寸和外形
3.6.1 板材的厚度
、寬度
、長度的允許偏差應符合表6的規定。
3.6.2 板材的邊部應切齊
，無裂口、分層
、卷邊
，允許有輕微的毛刺。
3.6.3 板材各角應切成直角
，切斜應不超過其寬度和長度的允許偏差。

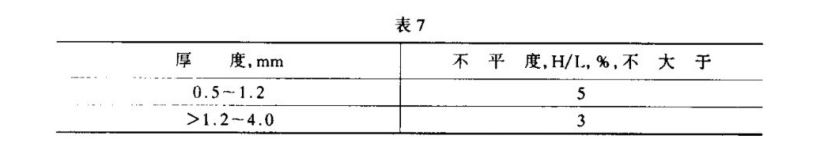

3.6.4 板材的不平度應符合表7的規定
。
3.7 顯微組織
3.7.1 板材的顯微組織應為在α+β區加工形成的基本均勻等軸的α+β兩相組織
，但允許有總量不超過15%的長條α晶粒。

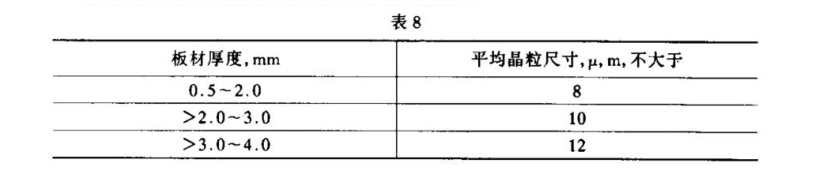

3.7.2 板材的橫向平均晶粒尺寸應符合表8的規定
。
3.8 超聲波檢驗
板材應進行超聲波檢驗，其驗收級別應經雙方協商
，并在合同中注明(未注明時
，不進行超聲波檢驗)。
3.9 表面污染層
板材表面應無富氧層
，如α層或其它的表面污染層。
3.10 表面狀況
板材表面應光潔
。板材以酸洗表面供貨
。
3.11 外觀質量
3.11.1 板材表面允許存在輕微的發暗和局部水跡
，允許有局部的且不超過其厚度公差之半的劃傷
、壓痕
、凹坑
，但應滿足最小厚度的要求。
3.11.2 板材表面不允許有裂紋
、起皮
、氧化皮、壓折
、金屬及非金屬壓入物等缺陷及過堿或酸
洗的痕跡
。
3.11.3 板材允許順軋制方向清理局部缺陷，清理后應拋光
。清理后的板材厚度應不小于最小允許厚度
，清理面積不超過總面積的5%
。
3.11.4 對外觀質量有特殊要求時
，可經雙方協商并在合同中注明。
3.12 產品標志
在已檢驗的每張板材的一端應打上如下標記：
a.合金牌號
；
b.熔煉爐號
、批號；
c.狀態
；
d.厚度
。
4、質量保證規定
4.1 檢驗責任
除合同或訂單中另有規定外
，承制方應負責完成本規范規定的所有的檢驗
。必要時，上級鑒定機械有權對本規范所述的任一檢驗項目進行檢驗
。
4.1.1 合格責任
所有板材必須符合本規范第3章和第5章的所有要求
。若合同中包括本規范未規定的檢驗要求，承制方還應保證所提交驗收的板材符合合同要求
。
4.1.2 復驗和仲裁
訂購方對收到的板材應進行復驗
，如復驗結果與本規范的規定不符時，應在收到板材之日起六個月內向承制方提出
，由雙方共同判定
。意見不統一時可由雙方同意的第三方仲裁。
4.2 質量一致性檢驗
4.2.1 組批
板材應成批提交驗收
。每批應由同一牌號
、同一熔煉爐號、同一狀態
、同一規格和同一熱處理(批)爐、同一制造方法
、同一生產周期的板材組成
。
4.2.2 檢驗項目及取樣

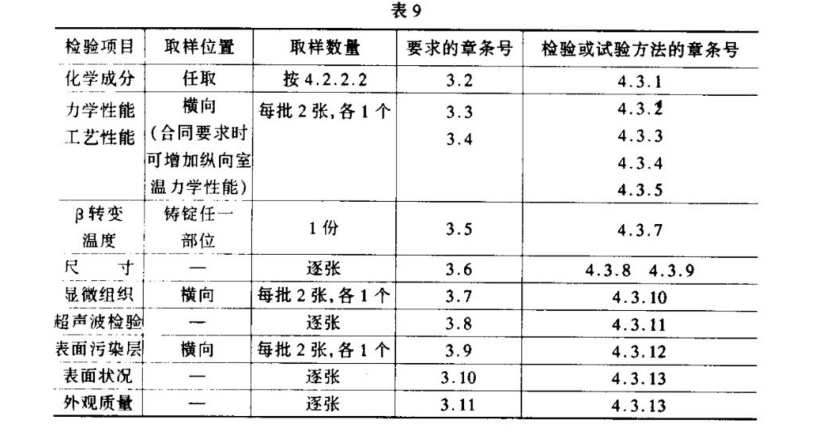

4.2.2.1 板材質量一致性檢驗的項目、取樣位置和數量應符合表9的規定。
4.2.2.2 氫含量在板材上取一份試樣測定
，其它成分承制方由原鑄錠的分析結果報出，訂購方復驗均在板材上取樣
。
4.2.3 檢驗結果的判定
4.2.3.1 化學成分不合格時
，整批不合格。板材的尺寸
、表面狀況、外觀質量及超聲波檢驗不合格時
，單件不合格
。
4.2.3.2 在力學性能、工藝性能
、顯微組織和表面污染層的檢驗中
，如果有一個試樣的檢驗結果不合格，則從該批板板(包括原受檢板材)中取雙倍試樣進行該不合格項目的重復試驗
，若仍
有一個試樣的試驗結果不合格
，則該批板材為不合格
，或逐張對不合格項目進行檢驗
，合格者重新組批交貨。
4.3 檢驗方法
4.3.1 化學成分仲裁分析方法按GB/T 4698進行
。
4.3.2 室溫拉伸試驗方法按GB 228進行
。拉伸試驗試樣應符合GB 6397中的試樣P1
、P2的規定
。
4.3.3 高溫拉伸試驗方法按GB/T 4338進行。
4.3.4 高溫持久試驗方法按GB 6395進行
。
4.3.5 彎曲試驗方法按GB 232進行
。采用15mm寬的試樣，彎芯直徑為板材名義厚度的3倍
，彎曲軸線應平行于軋制方向。
4.3.6 m值的測定方法參照J(rèn)B 4408進行
。
4.3.7 β轉變溫度用金相淬火法或其它方法進行
。
4.3.8 尺寸檢驗用相應精度的量具進行。厚度在距頂角不小于100mm和距邊部不小于10mm處測量
。
4.3.9 板材的不平度按下式確定
。
式中：
L——板材表兩相鄰波峰與直尺測量時兩接觸點間的距離
，mm
；
H——為L所對應波谷的最大垂直距離，mm
。
4.3.10 顯微組織的檢驗按GB 5168進行。晶粒度的檢驗參照GB 6394進行
。
4.3.11 超聲波檢驗方法由雙方協商
。
4.3.12 表面污染層的檢驗采用金相法進行。
4.3.13 表面狀況和外觀質量用目視檢查
。
5、交貨準備
5.1 包裝
、標志
、運輸和儲存
板材的包裝、標志
、運輸和儲存按GB 8180的規定進行
。
5.2 質量證明書
每批板材應附有質量證明書，其上注明：
a.承制方名稱
，地址；
b.訂購方名稱
；
c.合同號
；
d.板材名稱；
e.合金牌號
、規格
、狀態；
f.熔煉爐號和批號
；
g.板材的凈重和件數；
h.各項分析檢驗結果
，熱處理制度
；
i.技術監督部門印記；
j.本規范編號
；
k.包裝日期
。
6、說明事項
6.1 預定用途
本規范規定的TC4鈦合金板材預定用于超塑成形制作航空
、航天工業用零件
。
6.2 訂貨文件內容
合同和訂單中應寫明下列內容：
a.本規范的名稱和編號；
b.板材名稱
、牌號
、狀態
、規格和數量
；
c.對縱向室溫力學性能的要求(見3.3.1)；
d.對高溫力學性能的要求(見3.3.2)
；
e.對超聲波檢驗的要求(見3.8)
；
f.其它需要說明的事項。
附加說明：
本規范由中國有色金屬工業總公司提出
。
本規范由中國有色金屬工業總公司標準計量研究所歸口。
本規范由寶雞有色金屬加工廠
、中國航空工業總公司第625所
、航空621所、航天510所
、航空601所負責起草
。
本規范主要起草人：周明科
、侯冠群
、唐普放、尚波生
、史政敏
、劉東升、趙新年
、夏紹玉。
計劃項目代號：5YS05
-
